円柱円筒形（ローラー）の製品検査

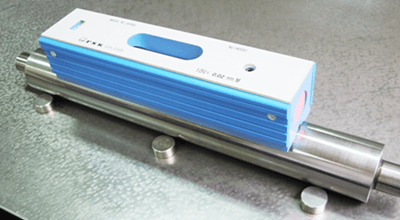

円柱円筒形状製品の外周振れや平行、水平などの測定（印刷機版胴の水平、車軸の平行、ローラー振れなど）に精密水準器を使用する際は、本体のV溝を使用して行います。

しかし、一般工作用（普通品）を使用して測定を行うと精度誤差（測定値のバラつき）が大きくなる場合があります。

精密水準器のV溝を使って測定をする場合には、一般工作用（普通品）ではなくJIS A級、JIS B級または、V面仕上げをご使用下さい。測定値が安定し、より正確に測定出来ます。

特に径の同じものを測定する際、V溝は底面に比べ同じ個所での線アタリとなり摩耗しやすいため、半年～1年程度で製品の校正をされることをお勧めします。

※V面仕上げはJIS規格（JIS B 7510）相当のV溝精度0.5目盛以内に製作されています。
